供氮装置工作原理

供氮装置结构见图四),将设在罐顶的取压点的介质经导压管引入检测机构(7)、介质在检测无件上产生一个作用力弹簧(8)、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时,平衡破坏,使指挥器阀芯(6打开,使阀前气体经减压阀(5)、节流阀(4)、进入主阀执行机构(3)上、下膜室,打开主阀阀芯(2)、向罐内充注氮气;当罐内压力升至供氮装置压力设定点。由于预设弹簧力,关闭指挥器阀芯(6)、由于主阀执行机构中弹簧作用。关闭主阀,停止供氮。

泄氮装置工作原理

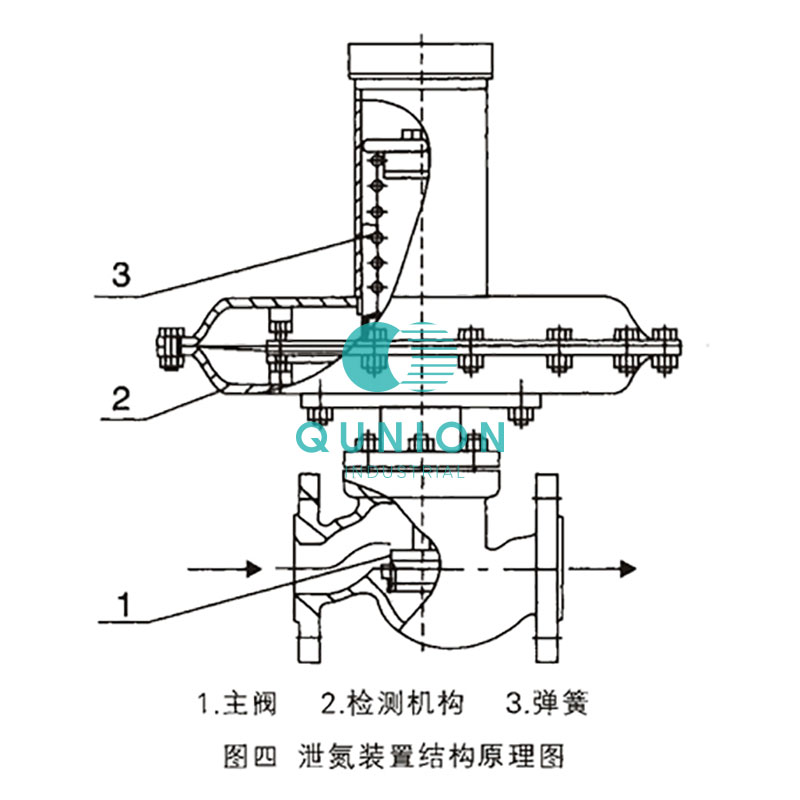

泄氮装置结构(见图五),该装置采用内反馈结构,介质直接经阀盖进入检测机构(2),介质在检测元件上产生一个作用力与预设弹簧(3预紧力相平衡。当罐内压力长高至高于泄氮装置压力设定点时,平衡被破坏,使阌芯(1)上移,打开阀门,向外界泄放氮气;当罐内压力降至泄氮装置压力设定点,由于预设弹簧力作用,关闭阀门。

说明

一般供氮压力在3×105~10×105Pa之间

罐顶呼吸阀仅起安全作用,是在主阀失灵,导致罐內压力过高或过低时,起到安全作用,在正常情况下不工作

泄氮阀安装在罐顶,口径一般一致

一般泄氮阀的压力设定点略大于供氮阀的压力设定点,以免供、泄氮装置频繁工作,浪费氮气、影响设备使用寿命

若用户工况与选型手册有异,望来电与本厂技术开发部联系,协商解决。

主要技术参数及性能指标

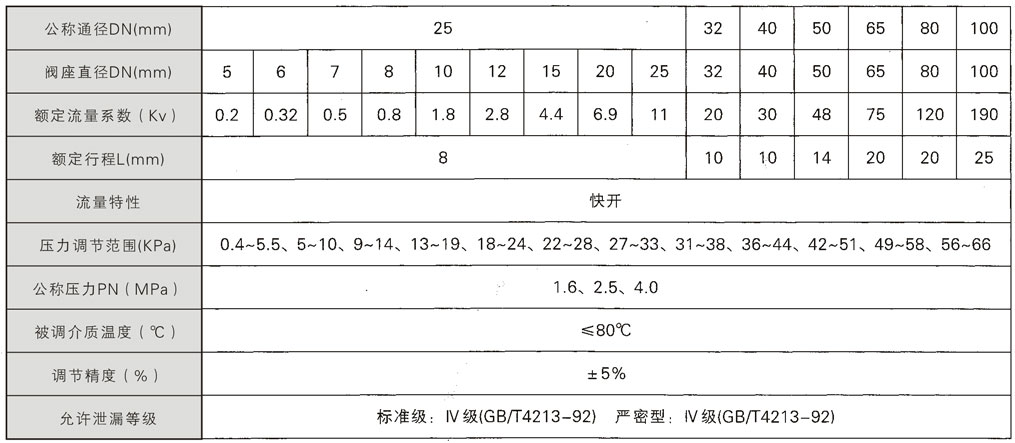

1、供氮装置主要技术参数及性能指标

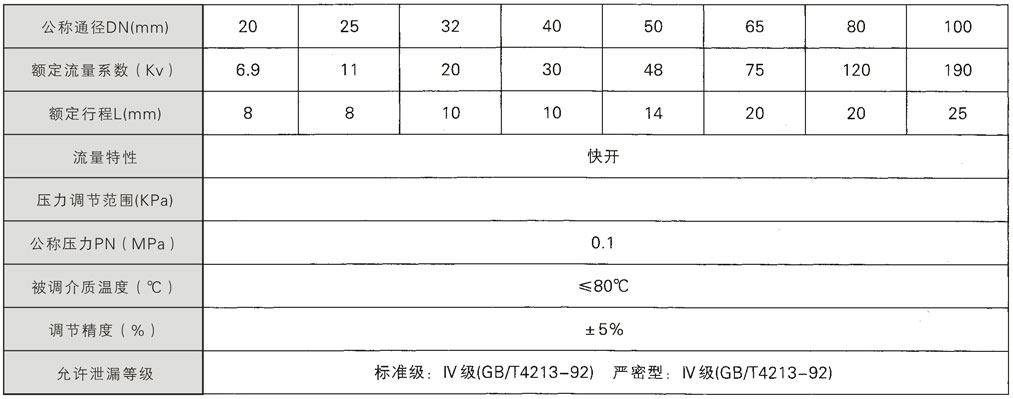

2、泄氮装置主要技术参数及性能指标

主要零部件材料

阀体:ZG230-450、ZG1Cr18Ni9Ti阀内件:1Cr18N9Ti

膜盖:A3、1Cr18№ⅰ9τiⅰ膜片:夹増强涤纶织物丁腈橡胶、氟橡胶

*根据用户要求,阀体、阀内件、膜盖可采用其它牌号材质。
