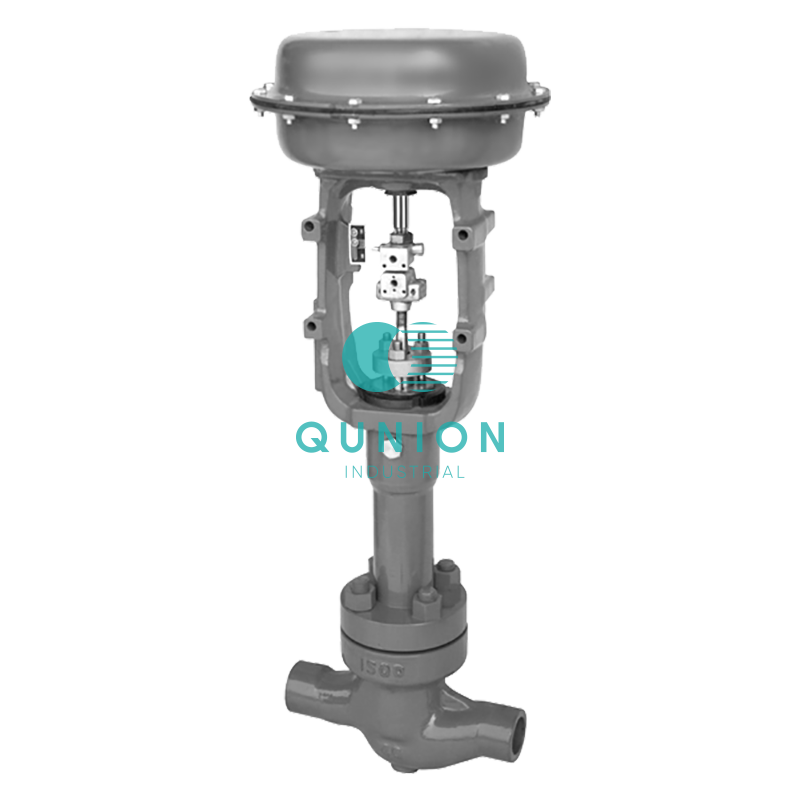

HPS高压单座调节阀是一种顶导向结构的调节阀,阀体流体通道呈S流线型,压降损失小,流量大,可调范围广。

阀芯导向部分的导向面积大,抗振性好。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。

产品符合GB/T4213-1992

技术参数和性能

阀体

型式:直通单座铸造球型阀

公称通径:25~80mm

公称压力:ANSI 9001500、2500

                JIS 63K

连接型式:法兰式:FF、RJ

                标准按ANSI B16.5;JIS B2201

                焊接式:嵌接焊SW(25~80mm)

                            对接焊BW(80mm)

材料:ZG25 ZG1C18Ni9 ZG0Cr17N12Mo2

        1.25Cr0.5Mo 2.2Cr1.0Mo

        5.0Cr0.5Mo SCPH21 SCPH61 Ti

上阀盖:常温型(P):-5~+230℃

            伸长I型(E1):+230~+566℃

备注:工作温度不准超过各种材料允许范围

压盖型式:螺栓压紧式

填料:石棉编织填料。
