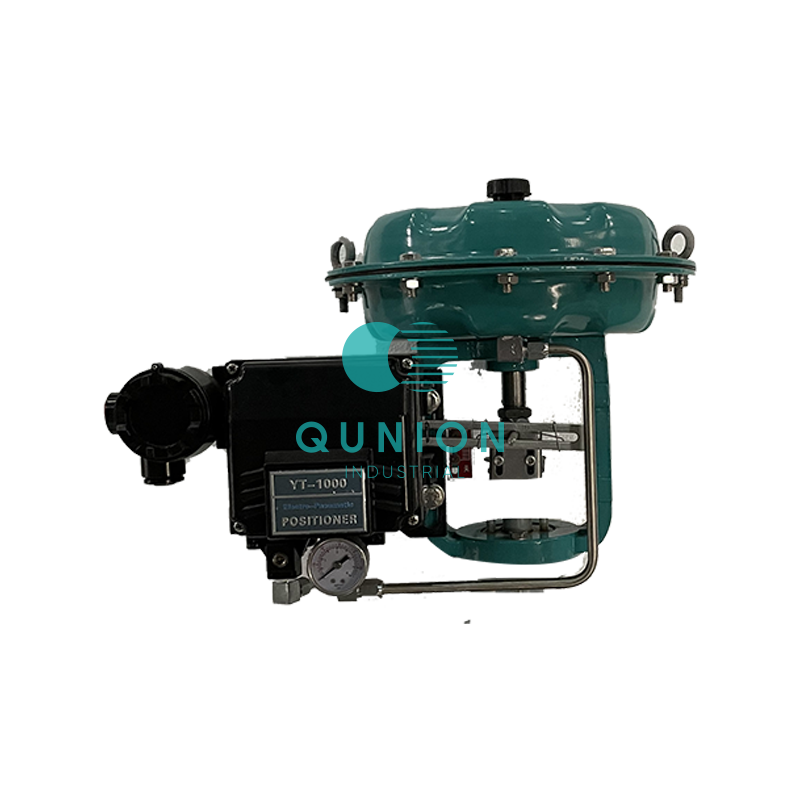

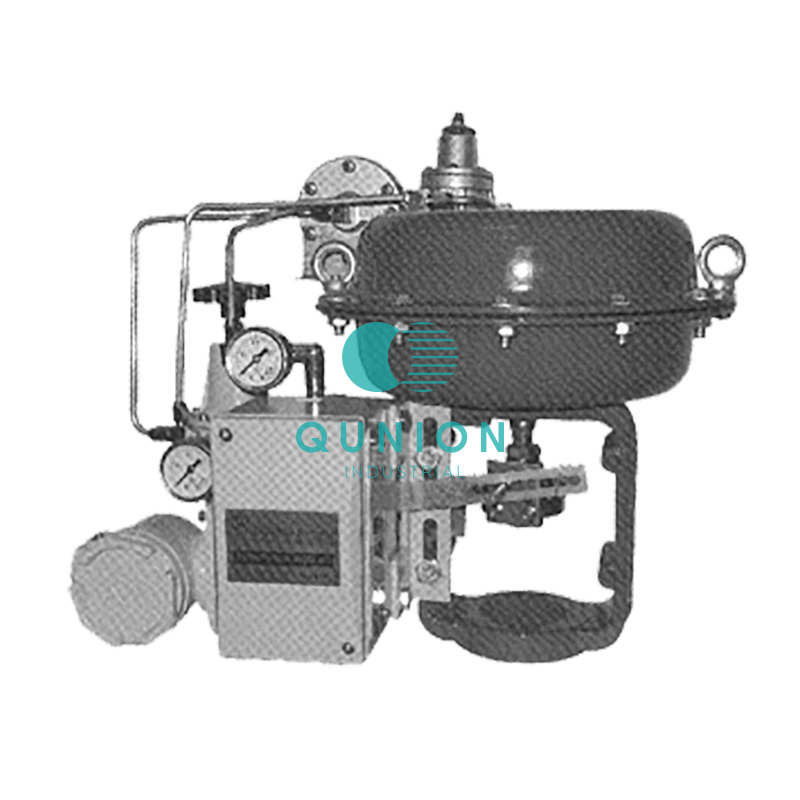

ZHA、ZHB气动薄膜精小型执行机构是气动薄膜精小型调节阀的驱动机构,也可代替ZM气动薄膜执行机构使用,采用多弹簧式结构,高度和重量大大减少,具有结构简单、操作方便、动作**,可在易燃易爆场合使用。

ZHA、ZHB气动薄膜精小型执行机构分正作用(ZHA和反作用(zHB)两种。

产品符合GB/T4213-1992。

技术参数和性能

作用型式

正作用:ZHA-2、ZHA-3、ZHA-4、ZHA-5、ZHA-6

反作用:ZHB-2、zHB-3、ZHB-4、ZHB-5、ZHB-6

注:1.正作用执行机构:薄膜气室供气压力增加,执行机构推杆向下运动

    2.反作用执行机构:薄膜气室供气压力增加,执行机构推杆向上运动

弹簧范围    20~100、40~200、20~60、60~100、80~240KPa

供气压力    140~400KPa

气源接口    M10×1

环境温度    -25~+55℃

附件    定位器、空气过滤减压器、保位阀、行程开关、手轮机构等
